懸掛式大面積紅外太陽光模擬器

該太陽模擬器可提供具有高空間均勻性和景深的紅外波長照明

Ceiling mounted Large Area IR solar simulator

This solar simulator provides illumination in the Infrared wavelengths with high spatial uniformity and depth of field



客戶要求

在先前系統完成幾個月后下了第二個訂單?？蛻襞c我們聯絡，以定制建造第二臺紅外太陽光模擬器，并將其安裝在研發實驗室中。要求將第二個系統懸掛在天花板上，以適應**終用戶的測試設置，該設置占用了實驗室的占地面積。而且，他們要求針對目標三維體積實現更高的空間均勻性。

因此，對初始系統進行了重新設計，以使模擬的陽光從2m距離的頂部以30度角向下指向垂直的目標平面。

該光源經過專門設計，具有光學校正功能，可以克服對稱性的不足。它是對先前系統的光學設計的修訂和改進解決方案。

目標地區：照亮1.5mx1.5m

工作距離：太陽模擬器在地面上方2.1m，在目標平面中心上方0.8m

光譜：A級（ASTM）

波長范圍：700nm至1100nm（定制可選波長至2200nm）

強度：在700nm至1100nm波長范圍內相當于0.6太陽的輻照度

均勻度：1m x 1m、±5％（ASTM）

              1.5mx 1.5、±30％（ASTM）

景深：±15厘米，變化≤±％強度（ASTM）

衰減：10步，0.1到0.6太陽

時間不穩定：A級（ASTM）

系統熱身：≤15秒

原型設計實施

提出了各種新的設計來改善輸出光的空間均勻性。這還要求光源的光軸與目標平面成一定角度并橫向位于目標平面上方，這使任務更加復雜。

集思廣益，對新設計進行了性能評估。每個想法都經過原型設計，并更改了各種參數以評估對空間均勻性的影響。**有前途的想法是改變系統輸出鏡頭的橫向和角度位置。然后使用光學建模軟件對該思想進行建模，以更好地了解對空間均勻性的影響。一旦更好地理解了這個想法，便可以使用光學建模軟件對其進行進一步優化，以滿足系統的特殊需求。

然后，這個想法進入了機械設計階段。需要一種易于再現地調整輸出鏡頭的方法。研究了各種方法，并開發了具有特定橫向和角度調節功能的定制透鏡架，以便可以實現輸出透鏡的精細調節，以產生不垂直于太陽模擬器光軸的空間均勻的目標平面。

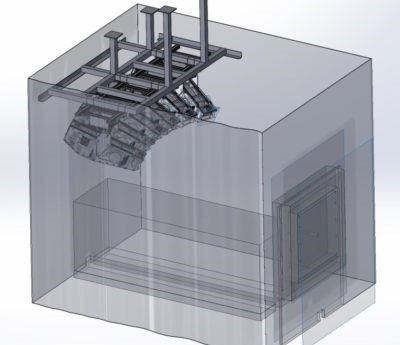

**終用戶設施中設想的懸垂式太陽模擬器系統

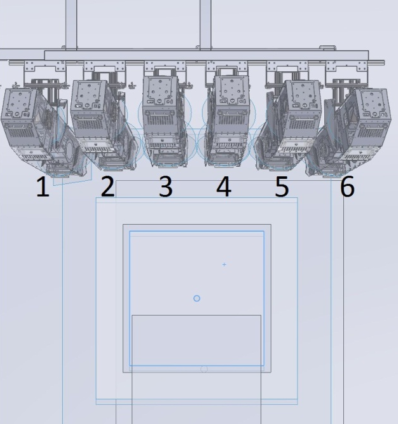

指向目標平面的六個懸垂投影儀單元的機械圖

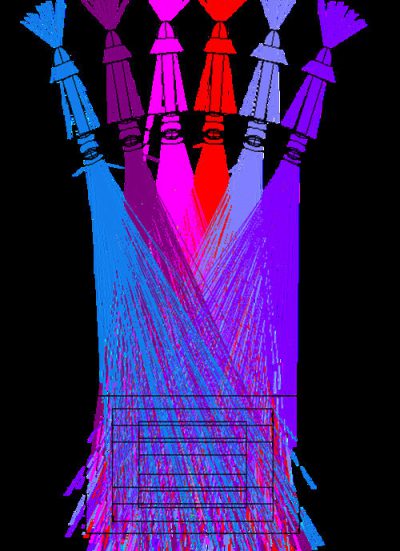

投影機的光線追蹤模型

制造系統

這個新系統結合了五臺投影儀系統，可以根據**終用戶的功率要求將其升級到6臺。每個投影儀系統均包含2 kW QTH燈，并帶有**濾光片，以創建必要的光譜輸出。

目標區域由1m x 1m組成，不均勻度為+/- 5％。景深為+/- 15厘米，變化不大，非均勻性規格為+/- 5％。

和以前一樣，**終用戶只需要在**終結果中達到A級光譜匹配的太陽光譜的IR部分即可。太陽光譜的IR波長部分從700-1100nm提供。**終用戶要求輸出功率對應于0.6太陽。因此，輻照度可以在0-0.6個太陽之間進行至少10步的調整。

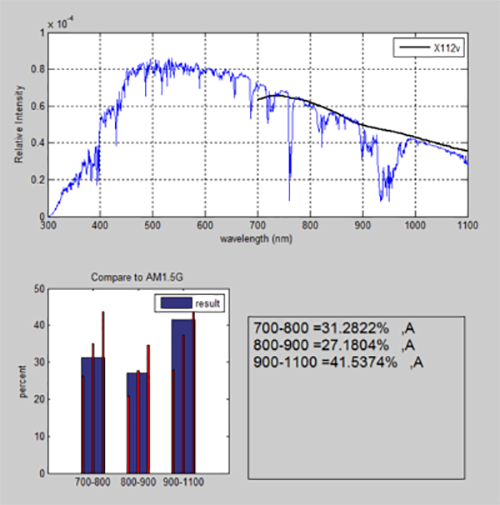

產生紅外的太陽模擬器的光譜輸出，疊加在AM1.5G太陽光譜上

時間穩定性被歸類為ASTM A級，其設計經過改進以降低過去系統產生的噪聲水平。該系統中還包括一個帶有科學技術校準的太陽能電池的反饋系統，以控制和監視光源內的強度變化。

安裝和支持服務

我們成功完成了太陽能模擬器的所有要求。**終驗收測試已在**終用戶的工廠進行并獲得批準，并且系統由我們的支持工程師團隊成功安裝。**終用戶對系統的設計和運行印象深刻。

**近，我們從相同的客戶那里收到了類似太陽能模擬器系統的第三筆訂單。

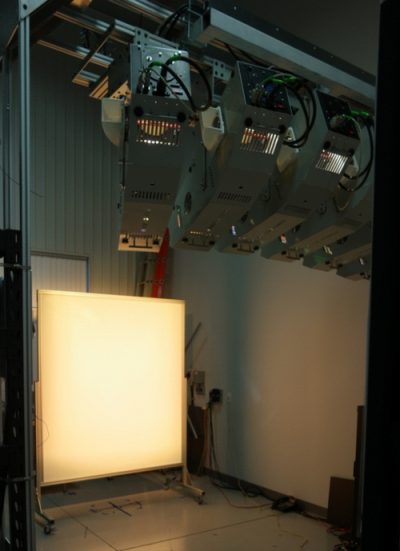

**終產品包含六個QTH投影儀單元，可照亮1.5mx 1.5m目標區域

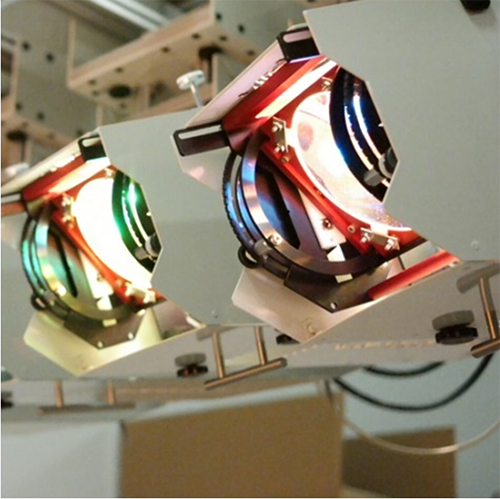

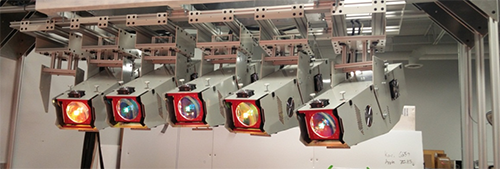

六個投影儀單元組件安裝在懸垂的架子上以進行照明
